O型圈规格表(GB3452.1-92)
O形橡胶密封圈国家标准GB3452.1-92
中华人民共和国国家标准
液压气动用O形橡胶密封圈 GB3452.1-92
尺寸系列及公差 代替GB3452.1-82
本标准参照采用国际标准ISO3601-1--1988《流体系统密封装置---O形圈----第1部分：内径、截面、公差及规格识别码》。
1 主题内容与适用范围
本标准规定了O形橡胶密封圈(以下简称O形圈)的尺寸系列及公差。
本标准适用于液压气动系统及元件及用的通用和宇航用O形圈的尺寸及公差。
2 代号
2.1 用途代号
G---通用O形圈系列；
A---宇航用O形圈系列。
2.2 尺寸代号
2.2.1 直径代号
d1--O形圈内径，mm；
d2--O形圈截面直径，mm；
2.2.2 截面直径(d2)值的代号
A--1.80mm；
B--2.65mm；
C--3.55mm；
D--5.30mm；
E--7.00mm。
3 形状和标记
3.1 形状

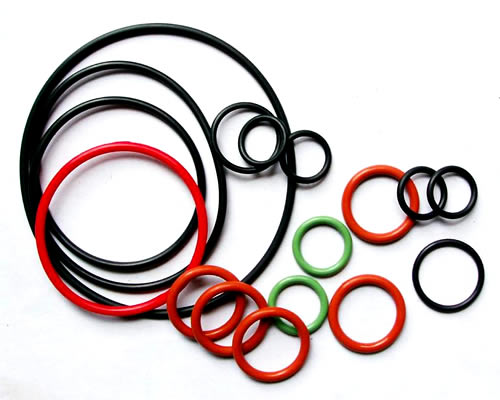

O形圈的形状是圆环形的，
3.2 标记
3.2.1 第一种标记方式，以“截面直径代号、内径、用途代号、 标准号”表示。
注：已知用途的场合，可以不标用途代号。
示例：内径(d1)为8.75mm，截面直径(d2)为1.80mm的通用O形圈，标记为：
A 0╳ 0╳ 8╳7 G GB3452.1
A 截面直径为1.8mm
0╳ 内径单位为100mm的值
0╳内径单位为10mm的值
8╳ 内径单位为1mm的值
7 内径单位为 0.1mm的值（毫米的百分位不标
G 通用
GB3452.1 标准号
3.2.2 第二种标记方式，以“d1×d2,用途代号.标准号”表示。
示例:内径(d1)为8.75mm，截面直径(d2)为1.80mm的宇航用O形圈，标记为8.75×1.80A GB 3452.1
3.2.3 采用3.2.1或3.2.2两种标记方式具有同等效力。
4 尺寸及公差
4.1通用O形圈系列(代号G)的尺寸用公差列于表1:通用O型圈系列（代号G）的内径，截面及公差
