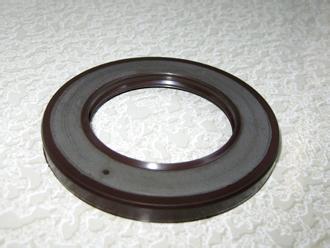

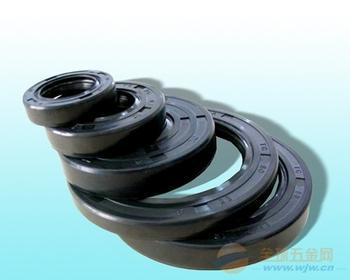

日本NOK产 TCN型 高压骨架油封 TCV型高压油封

日本NOK产TCV型 高压骨架油封
 唇部的受压面积小,同时保持刚性的耐压油封,在直径较小.中压条件下使用.
使用压力0.3MPa(3KGf/cm2)销售电话：0512-57763877
张小姐：  15371898387
公司传真：0512-82092229
联系qq  ：1613831998
网址：http://www.ksjcmp.com
地址：昆山震川西路
昆山胶成密封制品有限公司
型号 尺寸 TCV代码 TCV
TCV-7 7*20*7 AP0090EO
TCV-8 8*18*7 AP0145EO
TCV-8a 8*22*7 AP0158FO
TCV-10 10*25*7 AP0279EO
TCV-12 12*25*7 AP0382EO
TCV-13 13*28*7 AP0478EO
TCV-14 14*28*7 AP0526FO
TCV-15 15*30*7 AP0598AO
TCV-16 16*30*7 AP0687FO
TCV-17 17*35*8 AP0760EO
TCV-18 18*35*8 AP0829EO
TCV-19 19*35*8 AP0875EO
TCV-20 20*32*8 AP0997EO
TCV-20a 20*40*11 AP1033AO
TCV-22 22*35*8 AP1127EO
TCV-22a 22*42*11 AP1148EO
TCV-23 23*42*11 AP1224EO
TCV-24 24*40*8 AP1260EO
TCV-25 25*40*8 AP1314HO
TCV-25a 25*45*11 AP1338AO
TCV-26 26*42*8 AP1474FO
TCV-27 27*47*11 AP1518FO
TCV-28 28*48*11 AP1563KO
TCV-30 30*42*7 AP1665EO
TCV-30a 30*50*11 AP1709AO
TCV-32 32*52*11 AP1904GO
TCV-34 34*54*11 AP1978FO
TCV-35 35*55*11 AP2085AO
TCV-38 38*58*11 AP2240AO
TCV-40 40*62*11 AP2388AO
TCV-42 42*65*12 AP2507GO
TCV-45 45*68*12 AP2668AO
TCV-48 48*70*12 AP2791FO
TCV-50 50*72*12 AP1864AO
TCV-52 52*75*12 AP2967FO
TCV-55 55*78*12 AP3055GO
TCV-58 58*80*12 AP3154EO
TCV-60 60*78*9 AP3204GO
TCV-60a 60*82*12 AP3222GO
TCV-62 62*85*12 AP3297FO

TCN型 高压骨架油封.
压力 下唇部变形小,骨架是整体的耐压油封,在直径较大,高压条件下使用
使用压力0.98MPa(10KGf/cm2)

型号 尺寸 TCV代码 TCV单价
TCN-26 26*42*8
TCN-27 27*47*11
TCN-28 28*48*11 AP1563J4
TCN-30 30*42*7
TCN-30a 30*50*11 AP1709H4
TCN-32 32*52*11 AP1904F3
TCN-34 34*54*11 AP1978G1
TCN-35 35*55*11 AP2085G1
TCN-35a 35*55*12
TCN-38 38*58*11 AP2240G4
TCN-40 40*60*12
TCN-40a 40*62*11 AP2240E5
TCN-40b 40*62*12
TCN-42 42*65*12 AP2507H2
TCN-45a 45*65*12
TCN-45a 45*68*12 AP2668G4
TCN-48 48*62*9
TCN-48a 48*70*12 AP2791GO
TCN-50 50*72*7
TCN-50a 50*72*12 AP1864I3
TCN-52 52*75*12
TCN-55 55*78*12 AP3055F3
TCN-58 58*80*12
TCN-60 60*78*9
TCN-60a 60*82*12 AP3222B6
TCN-62 62*85*12 AP3297C3
TCN-65 65*90*13 AP3409F1
TCN-68 68*90*13
TCN-68a 68*90*14
TCN-70 70*95*13 AP3527B9
TCN-75 75*100*13 AP3618G7
TCN-80 80*105*13 AP3744K5
TCN-85 85*110*13 AP3842H3
TCN-90 90*110*10
TCN-90a 90*115*13 AP3932B7
TCN-95 95*120*13 AP3994B7
TCN-95a 95*125*13
TCN-100 100*125*13 AP4063BO
TCN-105 105*135*14 AP4153HO
TCN-110 110*140*14 AP4213BO
TCN-115 115*145*14 AP4282GO
TCN-120 120*140*14
TCN-120a 120*150*14 AP4346B7
TCN-125 125*155*14 AP4399EO
TCN-130 130*160*14 AP4451G3
TCN-135 135*165*14 AP4498GO
TCN-140 140*170*14 AP4542FO
TCN-150 150*180*14 AP4624GO
TCN-170 170*200*16 AP4795FO
TCN-190 190*225*16 AP4983EO


日本NOK产 耐高温氟橡胶材质 TCV型高压油封
型号尺寸 FKM TCV代码
TCV10*25*7 AP0279G1
TCV15*30*7 AP0598F3
TCV20*40*11 AP1033H3
TCV25*45*11 AP1338G4
TCV28*48*11 AP1563I2
TCV30*50*11 AP1709G3
TCV35*55*11 AP2085H2
TCV38*58*11 AP2240H2
TCV40*62*11 AP2388F2
TCV45*68*12 AP2668H0
TCV50*72*12 AP2864J0

型号尺寸 FKM TCN代码
TCN45*68*12 AP2668O2
TCN55*78*12 AP3055H8
TCN60*83*12 AP3222H4
TCN70*95*13 AP3527F1
TCN80*105*13 AP3744J6
TCN90*115*13 AP3932H3
TCN95*120*13 AP3994H0
TCN100*125*13 AP4063J1
TCN110*140*14 AP4212G0
TCN120*150*14 AP4346H8
